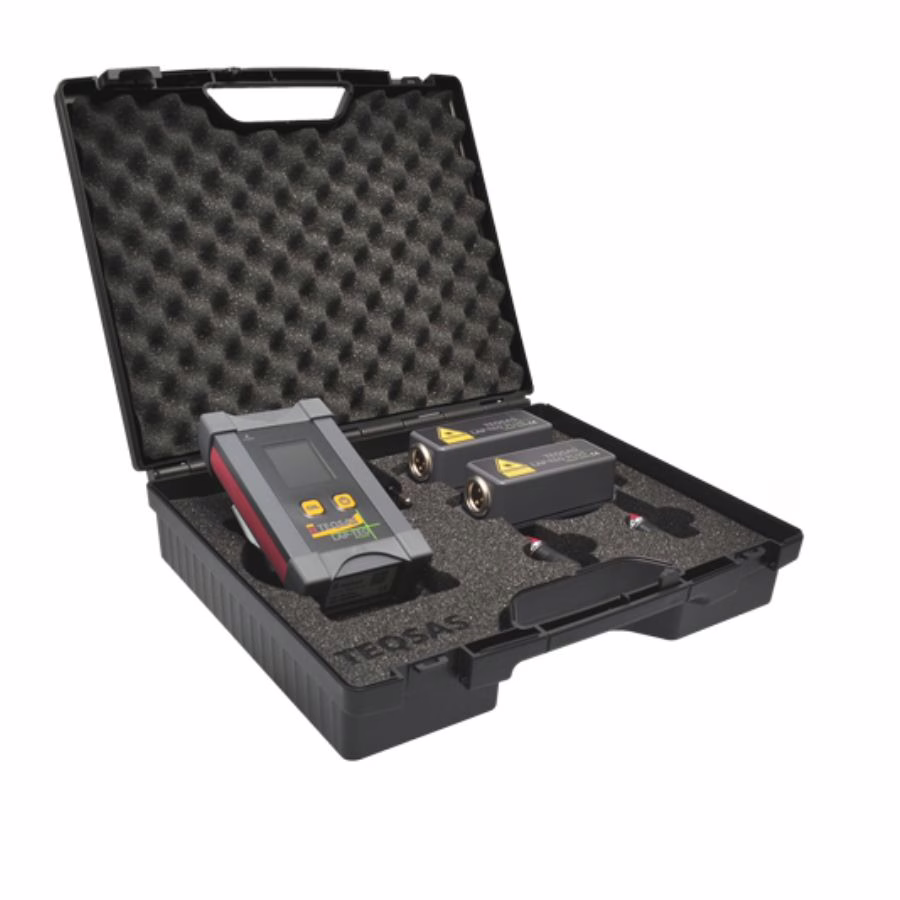

TEQSAS LAP TEQ PLUS – Kit Laser inclinomètre

L’inclinomètre LAP-TEQ PLUS est un rapporteur permettant de positionner avec précision des systèmes line array ou des groupes d’enceintes.

Il se compose de deux éléments : le module capteur et le module d’affichage.

Inclinomètre LAP-TEQ PLUS

À quoi sert l’inclinomètre LAP-TEQ PLUS ?

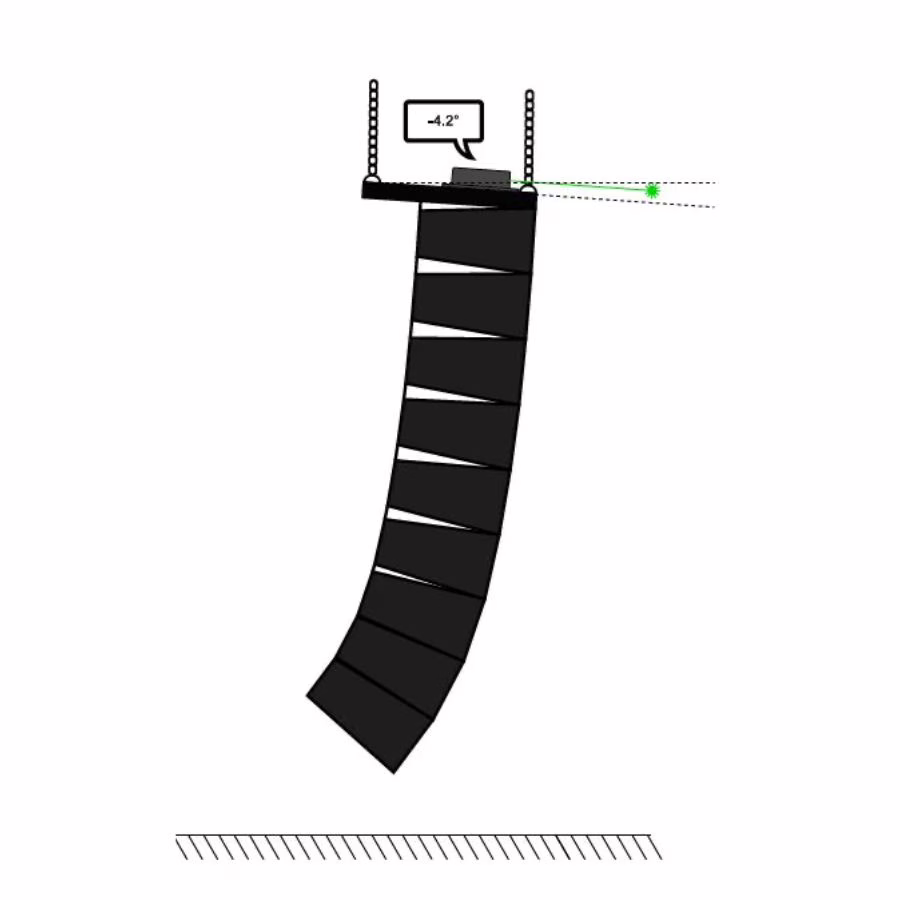

L’inclinomètre LAP-TEQ PLUS est un capteur d’angle compact et léger. Conçu pour être monté sur les supports ou les pare-chocs des systèmes d’enceintes (line arrays), il mesure l’angle d’alignement vertical.

Le capteur est équipé d’un laser vert à optique croisée, aligné dans la direction de rayonnement de l’enceinte. Ceci permet d’identifier visuellement, par exemple, le point d’impact acoustique de l’élément supérieur d’un système line array.

Autre avantage de ce laser à optique croisée : il reste visible même à travers les plis des rideaux ou entre les rangées de chaises, grâce à ses lignes horizontales et verticales.

L’inclinomètre LAP-TEQ PLUS est-il résistant à l’eau ?

L’inclinomètre LAP-TEQ PLUS est résistant à l’eau et peut être utilisé sous la pluie sans problème. Son utilisation lors d’événements en extérieur, tels que des festivals ou des concerts, est possible sans difficulté.

Comment fonctionne le système d’inclinomètre LAP-TEQ PLUS ?

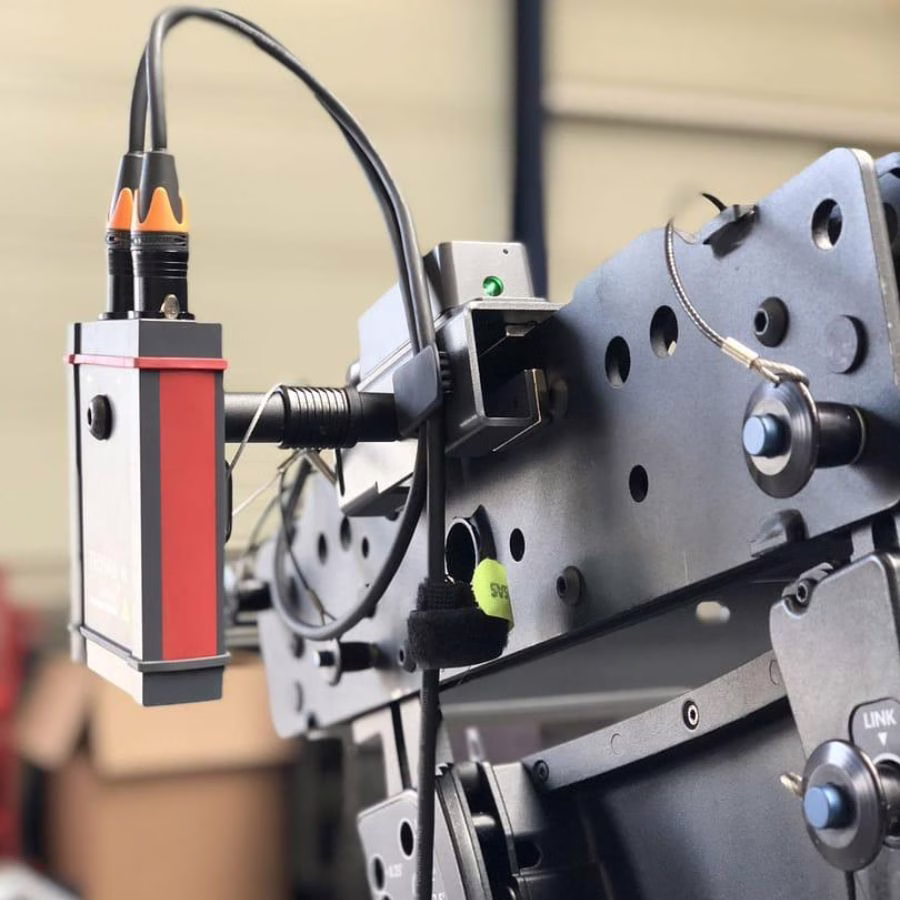

L’inclinomètre LAP-TEQ PLUS se fixe au cadre de suspension ou aux pare-chocs du fabricant à l’aide de 4 vis et des supports préfabriqués. L’inclinomètre LAP-TEQ PLUS est compatible avec les fabricants suivants :

Coda Audio
L-Acoustics
D&B Audiotechnik
TW Audio
Voice Acoustic
DB Technologies
Harmonic Design
Meyer Sound
JBL

Les utilisateurs d’enceintes d’autres marques peuvent utiliser un accessoire tel que le support de montage LAP-TEQ PLUS. Après le montage de l’inclinomètre LAP-TEQ PLUS, les données sont transmises via un câble XLR standard à 3 broches à un appareil doté d’un port LAP-TEQ, tel que l’écran LAP-TEQ PLUS.

Écran LAP-TEQ PLUS

À quoi sert l’écran LAP-TEQ PLUS ?

L’écran LAP-TEQ PLUS affiche les données des capteurs LAP-TEQ PLUS.

Dans le cas de l’inclinomètre LAP-TEQ PLUS, l’écran affiche son alignement précis par rapport à l’angle vertical actuel.

L’écran LAP-TEQ PLUS est équipé d’un écran couleur TFT de 1,8 pouce et de deux boutons pour la commande et la navigation dans les menus. Il est alimenté par sa batterie rechargeable intégrée, qui se recharge via le port USB.

L’écran LAP-TEQ PLUS est-il compatible avec d’autres capteurs LAP-TEQ PLUS ? L’écran LAP-TEQ PLUS est équipé d’un port LAP-TEQ et peut ainsi analyser et afficher les données de mesure de tous les capteurs compatibles avec la technologie LAP-TEQ PORT.

Les capteurs d’altitude et de température/humidité de la gamme LAP-TEQ peuvent donc être utilisés directement sur l’écran.

Qu’affiche l’écran avec l’inclinomètre LAP-TEQ PLUS ?

L’écran affiche la valeur mesurée par l’inclinomètre LAP-TEQ PLUS et le dernier angle mesuré avant l’arrêt de l’appareil. Il indique également si le laser vert est allumé ou éteint.

Ainsi, l’angle d’alignement vertical entre le côté gauche et le côté droit du haut-parleur peut être facilement enregistré et transféré. De plus, il est possible de vérifier, pendant l’utilisation, si le laser est éteint, même si l’angle est toujours affiché.
